Rohloff Fatbike Scheibenbremsadapter Für 180 Mm Scheibe

Drehmoment ableiten – mit den Stützadaptern von Rohloff
Bei allen Getriebenaben versucht sich die Achse beim Fahren zu drehen. Beim Fahren in einem untersetzten Gang (1-10) will die Achse rückwärts drehen. Beim Fahren mit einem übersetzten Gang (12-14) will die Achse vorwärts drehen. Das Drehmoment, mit welchem die Achse versucht sich zu verdrehen, wird als Stützmoment bezeichnet. Die Größe des Stützmomentes hängt von der Last und dem eingelegten Gang ab und muss durch eine entsprechende Verdrehsicherung am Rahmen abgefangen werden. Bei der einfachen Dreigangnabe genügt eine flach gefräste Achse in den Ausfallenden. Bei einer Hochleistungsgetriebenabe wie der Rohloff Speedhub 500/14 muss wegen der großen Übersetzungsbandbreite die Abstützung wesentlich stabiler erfolgen.
Um das Drehmoment der Speedhub auf den Rahmen abzuleiten, braucht es Stützadapter und eine dazu passende Achsplatte.
Technische Daten:Material Adapter:AluminiumMaterial Schrauben:StahlBremsscheibengröße:180 mmAusführungen:PM auf PM:
Befestigungsstandard Rahmen: Postmount 6″Befestigungsstandard Bremssattel: PostmountAufbauhöhe: 20 mmKompatibilität: 190 mm, 197 mm EinbaumaßTyp: FatboneHerstellernummer: 8556Technologie:Fatbone

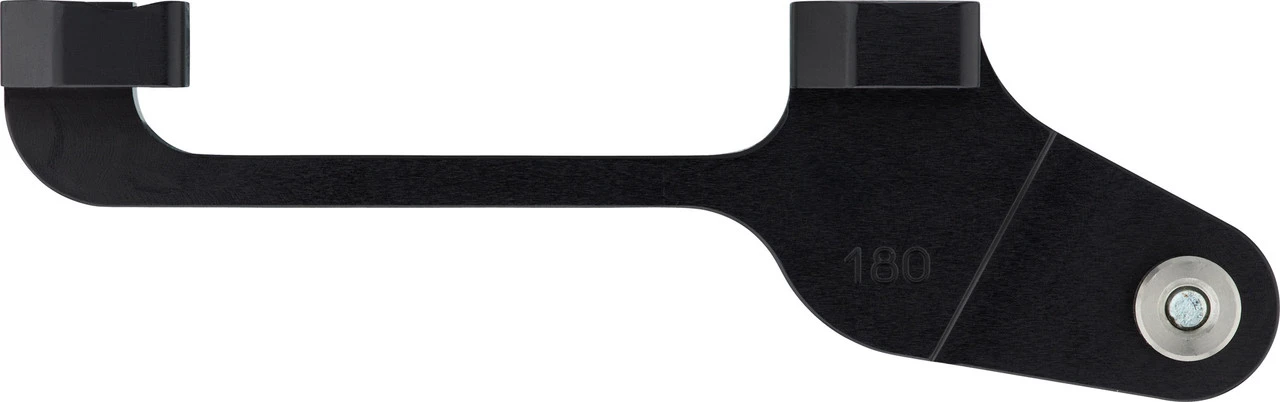

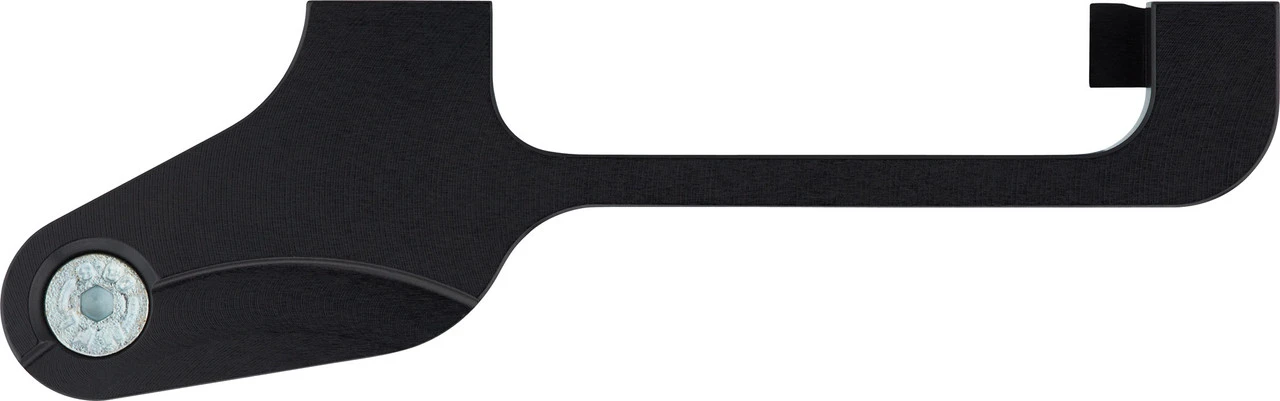

Der Rohloff Fatbone ermöglicht in Kombination mit der CC-OEM2-190 oder A12-OEM2-197 Achsplatte die Montage an Fatbike-Rahmen mit 190 mm oder 197 mm Einbaumaß. Weiterhin benötigt der Rahmen eine Scheibenbremsaufnahme nach Direkt Post Mount Standard (entweder an der Sitz- oder an der Kettenstrebe). Die Befestigungspunkte der Post Mount Direkt Scheibenbremsaufnahme für den Bremssattel werden genutzt, um die Drehmomentabstützung mit dem Fatbone zu ermöglichen.

Für die sichere Montage von Achsplatte (190/197 mm) und Fatbone müssen folgende Bedingungen eingehalten werden: Die Rohloff Achsplatte muss am Rahmen, im Bereich der Achsplatte (R10 / 20 mm), plan anliegen und darf nicht mit anderen Rahmenteilen (z. B. Schweißnaht) kollidieren. Nur dann ist eine störungsfreie Montage von Achsplatte und Fatbone möglich. Der Fatbone wirkt wie ein Adapter und verändert somit die erforderliche Bremsscheibengröße auf einen größeren Durchmesser. Eine Montage bei 5″ oder 8″ Bremsaufnahmen ist somit nicht möglich.
Warnhinweis:Die Verwendung des Fatbone ist nicht für den Tandemeinsatz getestet und daher nicht dafür freigegeben!

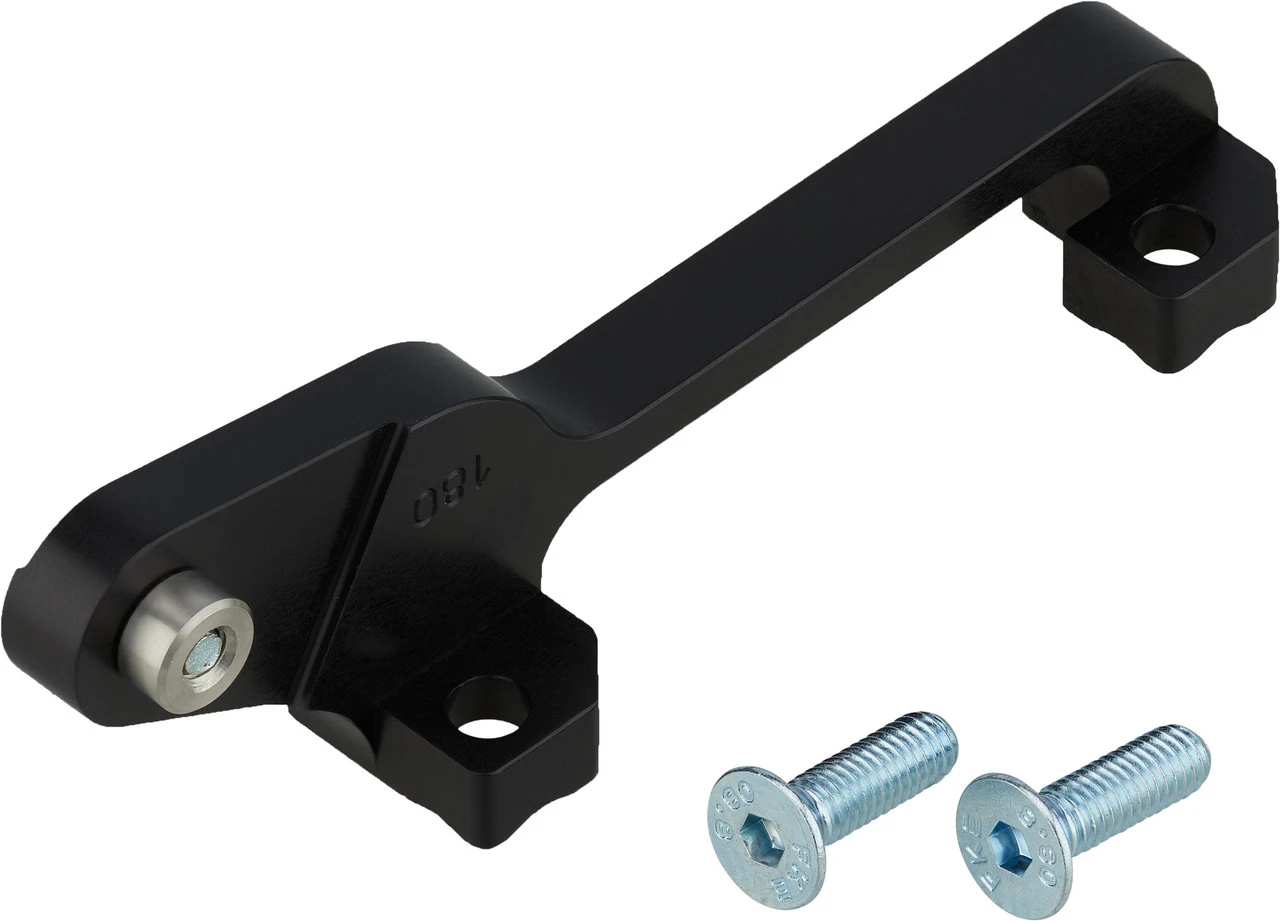

Lieferumfang:1 x Scheibenbremsadapter / Stützadapter Rohloff Fatbone 180 mm2 x Schraube
